HoloLens 2在木材建筑业中的应用

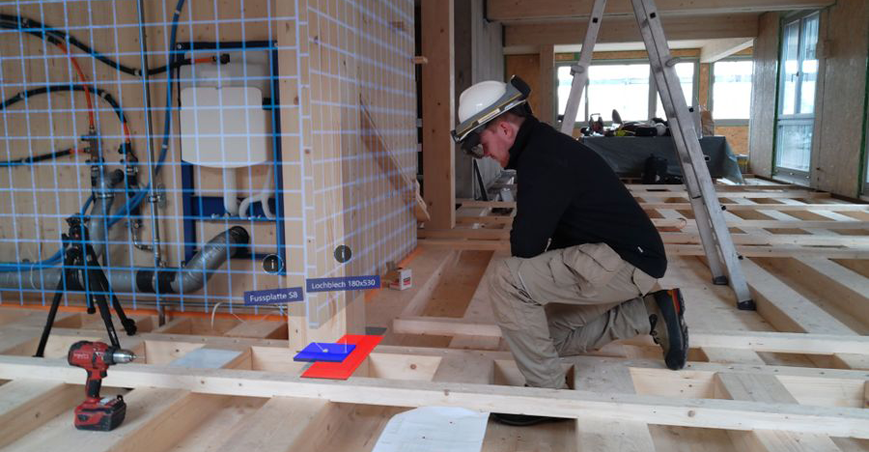

这里描述的两个混合现实应用程序的基本理念是将3D施工计划(CAD)和让一线工人获得数字信息的需求联系起来。这样,他们就能更快地理解复杂的关系,看到看不见的实际情况,并在同一时间取得更多的成果。

这两款应用都使用了HoloLens 2的广泛功能来识别用户的意图,并考虑到当前环境中的条件。直观的体验是由MRTKv2和用于语音识别的Azure认知服务实现的。与CAD系统的全自动数据交换是由一个专门的插件和Azure PaaS解决方案提供的。

Schaerholzbau ag是一家现代木材建筑公司,按照生态、经济和社会原则建造房屋。这些建筑项目的规划是通过数字完成的。根据数字化的施工图,机器锯开和铣开各个木梁。这些在生产车间组装成可运输的元件。在建筑施工过程中,这些元素被安装成墙、地板或屋顶组件。

这些构件通常有不同的形状和不同的复杂性。出于这个原因,员工在组装过程中经常需要查阅打印的施工图。由于建筑和组件的规划已经以数字和三维方式完成,这些计划也可以在混合现实中进行空间显示。适用于HoloLens 2的 “ElementBau “应用程序实现了从CAD规划到工作台上的组装的数字化工作流程。

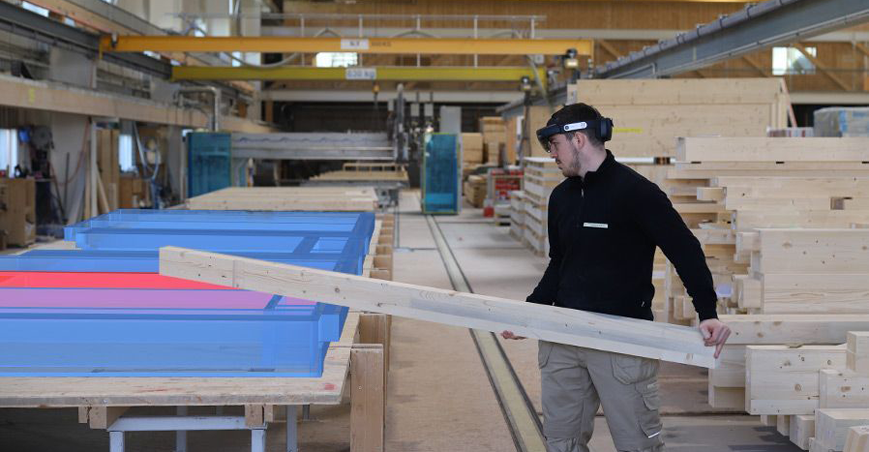

该应用程序将施工图以三维和实物大小投射在工作台上,并在装配过程中支持员工。

  • 员工在工作中可以解放双手,同时又能看到最重要的信息。
  • 通过手势或语音命令选择的部件在虚拟模型中被突出显示。
  • 元件的微型模型可以根据需要自由旋转和放大。
  • 虚拟显示的部件可以被移动以检查复杂的子区域。
  • 信息只显示在有用的地方,不会限制工作时的视野。

通过使用这一工具,测得效率提高了7%。同样令人高兴的是,所有员工都对这个应用程序作出了积极的反应,并喜欢每天使用它。该应用程序自2021年初开始使用,由于效率的提高,在未来几周将显示出积极的投资回报率。
